Product number:
37-5610L
GTIN/EAN:
4021226860151
Manufacturer number:
15150124

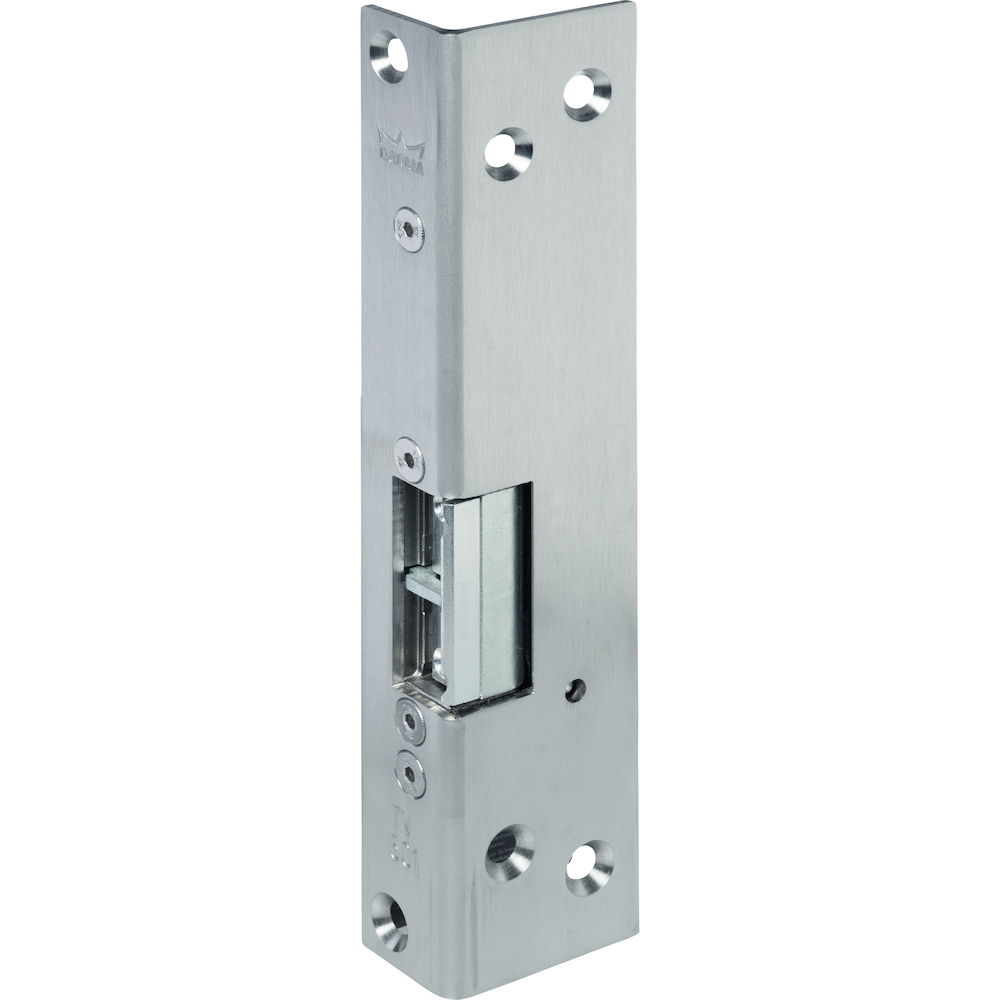

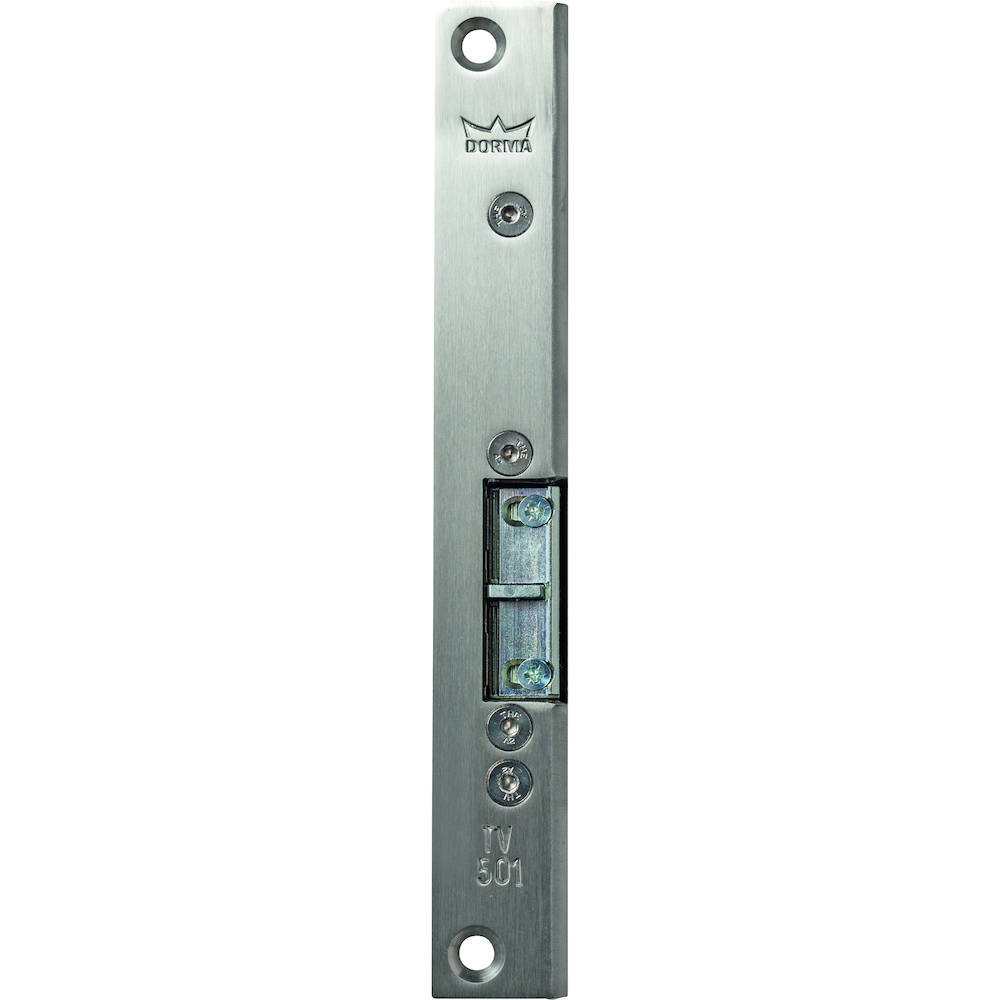

Product information "Fluchttüröffner DORMA TV 501"
DORMAKABA Türrahmen Fluchttüröffner, Modellnummer: TV 501, Ausführung: mit Winkelschließblech, Bauform: asymmetrisch, Ergänzung: mit verstellbarer Falle, mit Entriegelung, mit Rückmeldekontakt, DIN-Richtung: DIN Links, Einbaulage: senkrecht, Entriegelung: Mechanisch, Funktion: Arbeitsstrom, Ruhestrom, Schließblechausführung: kantig, Schließblechbreite: 25 mm, Schließblechlänge: 250 mm, Schließblechstärke: 3 mm, Schließblechtiefe: 32 mm, Material Schließblech: Edelstahl, Farbton Schließblech: Edelstahl, Oberfläche Schließblech: matt, Befestigungsart: zum Einlassen, Öffnerhöhe: 134 mm, Öffnertiefe: 39 mm, Verstellbereich Falle: 4 mm, Spannung: 24 V, Spannungsart: DC, Stromanschluss: klemmbar, Stromaufnahme max.: 58 mA, Betriebstemperatur min.: -20 °C, Betriebstemperatur max.: 50 °C, Nennwiderstand: 170 O, Türart: Fluchtwegtür, Türausprägung: Türe gefälzt, Türflügelanzahl: einflügelig, Rahmenwerkstoff: Holz, Kunststoff, Zulassung: für Feuerschutz, für Rauchschutz
| Bauform: | asymmetrisch |
|---|---|
| Befestigungsart: | zum Einlassen |
| DIN-Richtung: | DIN Links |
| Einsatzbereich: | Türrahmen |
| Türart: | Fluchtwegtür |
| Ausführung: | mit Fallenführung, mit Winkelschließblech |
| Basis: | Fluchttüröffner |
| Türausprägung: | Türe gefälzt |
| Schließblechbreite: | 25.00 mm |
| Funktion: | Arbeitsstrom, Ruhestrom |
| Schließblechstärke: | 3.00 mm |
| Spannungsart: | DC |
| Zusatzinformation: | Lastunabhängige, klemmfreie Entriegelung, Zuhaltekraft gemäß EltVTR, Überwachung des Zustandes „TV aktiv/inaktiv“, Überwachung des Zustandes „Tür offen/geschlossen |
| Schließblechlänge: | 250.00 mm |
| Zulassung: | für Feuerschutz, für Rauchschutz |
| Schließblechtiefe: | 32.00 mm |
| Türflügelanzahl: | einflügelig |
| Falleneigenschaft: | verstellbar |
| Schließblechausführung: | kantig |
| Rahmenwerkstoff: | Holz, Kunststoff |
| Stromaufnahme max.: | 58.00 mA |
| Stromanschluss: | klemmbar |
| Einbaulage: | senkrecht |
| Entriegelung: | mechanisch |
| Kompatibel: | zu Standard Einsteckschloss |
| Öffnerbreite: | 23.50 mm |
| Öffnerhöhe: | 134.00 mm |
| Verstellbereich Falle: | 4.00 mm |
| Öffnertiefe: | 39.00 mm |
| Aufbruchfestigkeit: | 9000.00 N |
| Spannung: | 24.00 V |
| Betriebstemperatur min.: | -20.00 °C |
| Betriebstemperatur max.: | 50.00 °C |
| Nennwiderstand: | 170.00 O |
| Oberfläche Schließblech: | matt |
| Farbton Schließblech: | edelstahl |
| Material Schließblech: | Edelstahl |
| Kontaktbelastbarkeit: | 24 V DC, 0,5 A induktiv, 24 V DC, 1,0 A ohmsch |
| Überwachungskontakt: | mit Rückmeldekontakt |
